Tässä on GSM rele tietopaketti


Nokian vanhempiin malleihin sopiva 2.5mm liitin


Nokian uudempiin malleihin sopiva 3.5mm liitin
Tässä on toinen malli uudempiin laitteisiin


Lisäksi Applella on omat mallinsa.

Nokian paristot
------
| o o o |
------
GND BSI VBat+

Pariston tunnus GND->-BSI vastus Kapasiteetti Jännite Yhteensopivuus
___
BL-4C 75 kOhm 860 mAh 3.7 V Nokia 1661 , 1662 , 2220 slide , 2650 , 2652 , 2690 , 3500 classic , 5100 , 1662 , 2220 slide , 2650 , 2652 , 2690 , 3500 classic , 5100 , 6100 , 6101 , 6103 , 6125 , 6131 , 6136 , 6170 , 6260 , 1662 , 2220 slide , 2650 , 2652 , 2690 , 3500 classic , 5100 , 6100 , 6101 , 6103 , 6125 , 6131 , 6136 , 6170 , 6260 , 6300 , 6300i , 6301 , 7200 , 7270 , C2-05 , X2-00

BL-5CA 47 kOhm 700 mAh 3.7 V Nokia 1110, 1112, 1200, 1112, 1200, 1208, 1209, 1650, 1112, 1200, 1208, 1209, 1650, 1680 classic. Tee BL-4C; BL-5C; BL-6C täysin yhteensopiva BL-5CA kanssa, eristä BSI liitin (laita teippi sen päälle), ja kytke GND ja BSI nastaan 85 kOhm ( tai 75 kOhm) vastus.

BL-5CB 30 kOhm 800 mAh 3.7 V Nokia 100 , 101 , 103 , 111 , 113 , 1280 , 101 , 103 , 111 , 113 , 1280 , 1616 , 1800 , C1-01 , C1-02 , C2-01 , C2-02 , 101 , 103 , 111 , 113 , 1280 , 1616 , 1800 , C1-01 , C1-02 , C2-01 , C2-02 , C2-03 , C2-06 , X2-01 , X2-05
BL-6C 1070 - 1150 mAh 3.7 V Nokia E70, Ngage QD

BL-5B 75 kOhm 820 - 890 mAh 3.7 V Nokia 3220, 3230, 5070, 5140, 5140i, 5200, 5300 XpressMusic, 5320 XpressMusic, 3230, 5070, 5140, 5140i, 5200, 5300 XpressMusic, 5320 XpressMusic, 5500 Sport, 6020, 6021, 6060, 6070, 6080, 6120 classic, 6121 classic, 3230, 5070, 5140, 5140i, 5200, 5300 XpressMusic, 5320 XpressMusic, 5500 Sport, 6020, 6021, 6060, 6070, 6080, 6120 classic, 6121 classic, 6124 classic, 7260, 7360, N80, N80 Internet Edition, N90, ST-1

BL-5C 82 kOhm 970 - 1020 mAh 3.7 V Nokia 100, 101, 1100, 1101, 1110, 1112, 1200, 1208, 1209, 1600, 1616, 1650, 1680 classic, 1800, 2300, 2310, 2323 classic, 2330 classic, 2600, 2610, 2626, 2700 classic, 2710 Navigation Edition, 101, 1100, 1101, 1110, 1112, 1200, 1208, 1209, 1600, 1616, 1650, 1680 classic, 1800, 2300, 2310, 2323 classic, 2330 classic, 2600, 2610, 2626, 2700 classic, 2710 Navigation Edition, 2730 classic, 3100, 3109 classic, 3110 Classic, 3120, 3610 fold, 3650, 3660, 5030 XpressRadio, 5130 XpressMusic, 6030, 6085, 6230, 6230i, 6267, 6270, 6555, 6600, 6630, 6670, 6680, 6681, 6820, 101, 1100, 1101, 1110, 1112, 1200, 1208, 1209, 1600, 1616, 1650, 1680 classic, 1800, 2300, 2310, 2323 classic, 2330 classic, 2600, 2610, 2626, 2700 classic, 2710 Navigation Edition, 2730 classic, 3100, 3109 classic, 3110 Classic, 3120, 3610 fold, 3650, 3660, 5030 XpressRadio, 5130 XpressMusic, 6030, 6085, 6230, 6230i, 6267, 6270, 6555, 6600, 6630, 6670, 6680, 6681, 6820, 6822, 7600, 7610, C1-00, C1-01, C1-02, C2-00, C2-01, C2-02, C2-03, C2-06, E50, E60, N70, N71, N72, N91, Ngage, Ngage QD, X2-01, X2-05

BP-5L 1300 / 1500 mAh 3.7 V Nokia 770 Internet Tablet, 7700, 7710, 9500, E61, E62, N92, N800

BP-6M 91.5 kOhm 1070 - 1100 mAh 3.7 V Nokia 3250, 6151, 6233, 6234, 6280, 6151, 6233, 6234, 6280, 6288, 9300, 9300i, N73, N77, N93, 6151, 6233, 6234, 6280, 6288, 9300, 9300i, N73, N77, N93, Nst-1, Nst-2, Nst-3, Nst-4

BR-5C 970 mAh 3.7V Nokia 1100, 1101, 2300, 2600, 2610, 1101, 2300, 2600, 2610, 3100, 3120, 3125, 3620, 6230, 1101, 2300, 2600, 2610, 3100, 3120, 3125, 3620, 6230, 6630, 6820, 7600, Ngage

Tässä on miten Nokian MBUS kytketään PClle
===

Takaisin remotesmart pääsivulle http://remotesmart.wikidot.com
Lämpöpumpun etävalvonta ja -ohjaus
Sammuneen puhelimen automaattinen kaynnistys
GSMHÄLYTYSOHJEET

Table of Contents

Käyttäjien kysymyksiä kysymyksia


Vanhat GSM rele ohjesivut ovat http://probyte.fi/info/vianhakugsm.htm

Kytkentäkuvat ja käyttöohjeet ovat http://probyte.fi/info/gsm.htm

Rakennusohjeita ja kysymyksiä

Mikä on GSMRELE ?

Laite käyttää tiedonsiirtoon edullista käyttäjän omaa GSM-puhelinta. Tällä ei ole normaalisti mitään käyttöä. Ongelmajätelaitoksen asemasta puhelin tulee hyötykäyttöön. Vanha puhelimesi on nyt EkoGSM, säästät luontoa kun et osta uutta.

GSM rele on kauko-ohjaus, kaukomittaus, etätermostaatti- ja hälytyslaite.

Ohjaustoiminta perustuu DTMF-ääniin, joilla puhelimia on ohjattu 50 vuotta.
Ohjaukset voidaan automatisoida laittamalla ne puhelinnumeron perään

Laitteesta on monia versioita:

  • Rakennussarjoja [1]
  • Valmiita piirikortteja [2]
  • Piirikortit + HF-kytkentä GSM puhelimelle [3]
  • Koteloitu, valmiiksi kytketty laite [4]
  • 10 hälytykseen pystyvä malli GSM-30.
  • Puhelimen, SIM-kortin, laitteen ja ohjattavalla pistorasialla varustettu heti valmis malli. [5]
  • WEBASTO/EBERSPEACHER/Volvo Artic autonlämmitys EBER/WEABSTO/ARTIC ohjaus

Mistä sitä saa?

http://probyte.fi/html/gsm.html hae pikahaku luukusta GSMRELE

Mihin sitä voi käyttää?

  • Puutarhan lämpötila laskee tai kalavaraston lämpötila nousee, tästä hälytys.
  • Joku liikkuu mökillä, tulee hälytys.
  • Mökin etälämmitys päivää ennen mökille lähtöä. Sähkön säästö on huomattava.
  • Radioamatööriaseman etäkäynnistys, lineaaristen vahvistimien kytkeminen ja antennin vaihto.
  • Antennin suunnan kääntö moottorin ohjaus [13]
  • Webasto-, Eberspeacher-, Volvo Artic-lämmittimien etäohjaus.
  • Hälytyslaitteiden etäkäynnistys ja sammutus
  • Ovien etäavaus esim. huoltomiehelle
  • Kerhojen oven avaus jäsenmaksun perusteella
  • Venekerhojen portin avaus.
  • Vuokramökin ovenavaus
  • Autotallin etäohjaus

Mitä tarvitaan relepiirilevyn lisäksi?

  • Jos olet tilannut rakennussarjan sinulla pitää olla jonkun verran elektroniikkatyökaluja ja ymmärrystä niiden käyttöön. Muut hankkivat eritasoisia valmiita tuotteita.
  • Tarvitaan käyttösähkö 230/12V pistoketeholähde, auton akku 12V tai työkoneen akku 24V.
  • Mahdollisesti sähköasennuskotelo, jos laitetta ei asenneta sähkökaappiin. Autossa kapeammalle kotelolle on helpompi löytää paikka. Webasto-mallissa on kapea kotelo jo mukana. Joissakin malleissa on läpinäkyvä kotelo, jonka läpi näkyy releiden ja ledien toiminnat.
  • Rakennussarjoissa tarvitaan HF-johto puhelimen mukaan. Katso HF-johto linkki [9] .
  • GSM puhelin. Vanhat naarmuuntuneet, näyttörikkonaiset ja huonolla akulla toimivat yhtä hyvin kuin uudetkin. Näitä laitteita ei esitellä baareissa.
  • Rakennus- ja käyttöohjeet saat Internetistä. Toiminta [1] ja käyttöohjeet [2]
  • Hieman asennustaitoa tapauksen mukaan.
  • SIM kortti. DNA onni maksaa 0.66e kuukausi. Prepaid-liittymät noin 5 e vuosi.

Voiko puhelimen laturia pitää päällä koko ajan?

Kyllä voi nykyiset Litiumakut vaativat älykkään laturin, muuten akut saattava tuhoutua. Puhelin pitää huolta siitä, että akun jännite ei nouse yli 4.2V. Sinun ei tarvitse huolehtia tästä. Jos käytät akun asemasta teholähdettä, niin akusta ei tarvitse huolehtia. Ilman akkua et voi kysyä onko sähköt mökillä päällä. UPS-laite on nykyään edullinen, mutta ei sillä paljon lämmitetä.

Lähteekö puhelin ja GSM-rele käyntiin sähkökatkon jälkeen?

GSM rele lähtee automaattisesti. Jos puhelimessa on akku, se ei välitä sähkökatkosta mitään.
Suomessa on erittäin harvinaista, että sähkö on viikkokaupalla pois. Silloin on jotakin vakavampaa tapahtunut. GSM2010 on mahdollisuus lähettää hälytys, jos on ollut sähkökatkos. Vaikka se ei olisi ollut käytössä, sähkökatkoksen tilan voi kysyä ja nollata seuraavaa kertaa varten.

Miten korvaan puhelimen akun? Toimiiko akkuni kylmässä?

Katso täältä ohjeet:
Akkutietoa

Miten ohjaan aikaperustaisesti GSM-relettäni?

Aikakomennot 3xx viivästetty aika komennossa
Ajat komentoryhmässä 2 ovat minuutteja 503. (Webasto-käyttö)
Ajat komentoryhmässä 2 ovat tunteja 504. (Mökkikäyttö )
Nämä komennot talletettaan prosessorin EEPROM- muistiin.
Ohjaa esim Webasto käytössä 50 minuuttiä päälle. Ensin 503 ( Webasto käyttö, tätä tarvitsee tehdä vain kerran),
sitten 2150 tämä tarkoittaa sitä, että rele 1 menee päälle 50 minuutiksi.
Mökkikäytössä anna ensin 504 ja sitten 2124, Tämä tarkoittaa sitä, että rele 1 menee päälle 24 tunniksi.

Lisäksi voit ohjata releitä siten, että lämmitys menee päälle vasta 8 tunnin päästä ( tai 1-9 tuntia) 4-komennolla.
Esim. 4198 tämä tarkoittaa sitä, että auton lämmitysrele 1 menee päälle vasta 9 tunnin päästä 80 minuutiksi..

Miten sähkökatkos vaikuttaa mökkini lämmitykseen

Mökki voi alkaa tulla viileämmäksi, heitä puita takkaan.
Onneksi sähkölaitokset eivät ole halukkaita pitämään sähköä pois pitkää aikaa.
Jos haluat saada tiedon sähkökatkoksesta, ota käyttöön UPS laite tai alla oleva akkuvarmistuslaite, joka soittaa sinulle jos tulee sähkökatkos. Jos sähkökatkoksesta aiheutuu lämpötila hälytys, akkusähköä tarvitaan

Miten estän muita käyttämästä laitettani?

1 Voit laittaa puhelimesi listan sallituista soittajista.

Tämä tehdään Nokia 3310 puhelimella seuraavasti : Valikko/Asetukset/Turvavalikko/Sallitut numerot/Numerot/Lisää uusi .
Kukaan muu ei voi käyttää laitettasi kuin tässä listassa olevat numerot

2. Voit laittaa puhelinnumerosi salaiseksi. ota yhteyttä operaattoriisi.

3. Voit laittaa GSM-releen salasanan päälle ( 502 komento) kiinni. Voit etävaihtaa salasanaa päivittäin. Salasana pois päältä (501-komento) . Uuden salasanan vaihto 5001234 ja uudestaan 1234. Nyt salasana on 1234. Tätä ominaisuutta ei ole enää uusissa gsmreleissä. Siitä oli enemmän harmia kuin hyötyä.

4. Ennen käyttöä sinun pitää osata antaa oikea salasana. Jos laitetta ei käytetä, salasana menee päälle automaattisesti kymmenen minuutin kuluttua tai voi laittaa sen heti päälle ## komennolla

Olen hukannut salasanani, miten saan Lapin mökkini lämpimäksi?

  • Ota yhteyttä laitteen myyjään, samoin kuin GSM puhelimesi PIN-koodi on hukassa.
  • Salansana saa pois paikan päällä laittamalla DIP kytkimen auki ja antamalla uusi neljän numeron salasana.
  • Uusimmissa malleissa ei tarvita salasanoja

Miten käytän lämmön ohjausta?

Useita vaihtoehtoa:

1 Lämmityslaitteiden suora ohjauslaitteen releiden avulla. Esim. autoon voi ostaa sisätilan sähkö- tai bensiinikäyttöisiä lämmittimiä. Niitä voi ohjata GSMrele avulla. Esim rele 1 päälle on komento 011 ja pois 010

2. Mökillä voi pitää peruslämpöä esim +5C ja kun tulet paikalle vaihdat termostaatin toiseen puhelimen etäkomennolla .


3. Itsetoiminen termostaattiohjus. Voi käyttää GSM2010 mallin termostaatti toimintaa. Voit kauko-ohjauksella asettaa termostaatin toimimaan haluamallasi lämpötilassa. Komento 9105 tarkoittaa, että Rele 1 toimii ensimmäisen lämpötila-anturin ( anturi #0) mukaan. 9215 tarkoittaa, että rele 2 toimiin toisen anturin ohjauksessa. 9100 poistaa termostaattitoiminnat käytöstä releeltä 1. Termostaatti toimiin minuutin viiveellä. Jos termostaatti toiminta on valittu, voit ohjata relettä käsin, mutta minuutin sisällä rele palaa termostaatti toimintaan.
Voit testata äänellä mikä on termostaatin toiminta-asetus. Asetus alue on 01- 99C.


4. Laitteessa on neljä relettä, missä on viides ja miten sitä ohjataan?

Jotta piirilevy mahtuisi pienen koteloon esim. autoon, piirilevyllä on neljä relettä ja viides voidaan kytkeä helposti jo valmiina olemaan ohjaukseen. komennot ovat samoja kuin muillakin 051 rele päälle, 050 rele pois


Katso kuvaa, viides rele on sininen :


Releet ja kannat löytyvät:

http://probyte.fi/html/releet.html

Miten mittaan lämpötilan mökiltäni ?

Laiteessa on yksi lämpötila-anturi valmiina ja lisäantureita LM335 voi hankkia edullisesti.
Ensimmäisen anturin luku komento on 600 ja seuraavat 610, 620, 630 ja 640.

Miten lämpötila luetaan vanhalla pöytäpuhelimellani?

Samoin kuin GSM puhelimella, äänimerkillä.
Lämpötila ilmaistaan kolmella ääniryhmällä, ryhmien välissä on 5 sekunnin tauko .
*1 ryhmä plus tai miinusmerkki. Lyhyt, korkea ääni on plus, matala pitkä miinus lämpötila
*2. ryhmä kymmenet asteet , erittäin lyhyt merkki 0, lyhyt 1,2,3 tai 4 tarkoittaa 10, 20,30 tai 40 C
erittäin pitkä ( 5 s.) 50 C, jos sen jälkeen tulee lyhyitä ääniä niin lämpötila on 60,70,80 tai 90C
* ykkösasteet
samat äänet kuin kymmenissä aseteissa.
Esim . lyhyt = + , 5 s. tauko, lyhyt, lyhyt = 20C , 5 sek tauko, yhyt, lyhyt, lyhyt = +23C

Tarvitsen lisää lämpöantureita, miten kytken ne?

LM335 [11] toimi kuin zener, tarvitset etuvastuksen +5V esim. 2k2 jokaiselle anturille
[4]. Anturit kytketään prosessorin nastoihin 2,3,4 ja 5. Katso kuvaa.
http://www.probyte.fi/images/gsmrelay.jpg

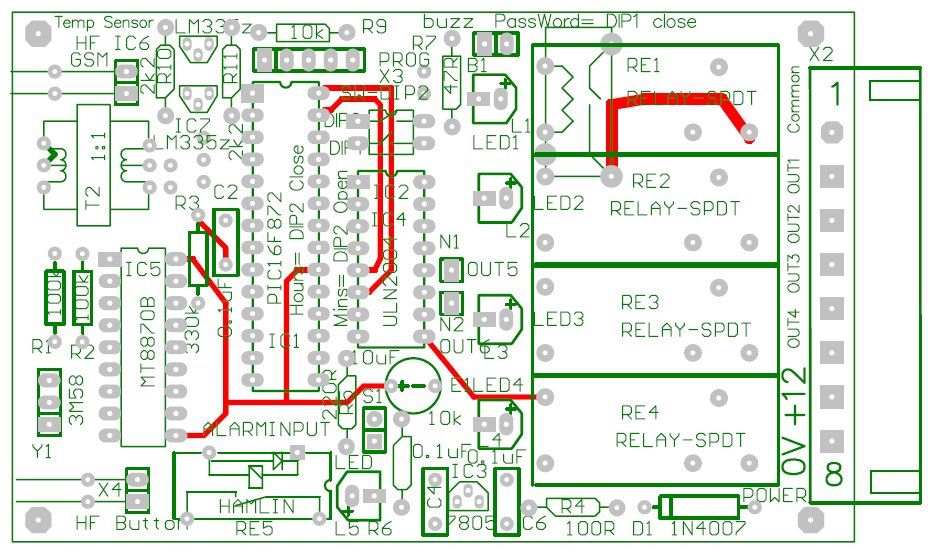

ja http://www.probyte.fi/images/gsmrelaypcb.jpg


Tarvitsen lisää anturin johdon pituutta, paljonko voin laittaa ja minkälaista kaapelia?

Anturi on analoginen 2.73V =0C 2.93 = 20C. Anturin johtoa voi jatkaa kymmeniä metrejä.
Aina kun anturi on pitkä siihen indusoituu enemmän ja enemmän häiriöitä. Jos haluat tehdä kaiken viimeisen päälle, käytä kierrettyä ja suojattua kaapelia kuten CAT6 ( 8-napainen Ethernet kaapeli). Vain kaksi johtoa tarvitaan anturiin. Anturin kolmas johto on kalibrointia varten. Sitä ei kuitenkaan tarvita koska GSM-releessä on etäkalibrointi. Toisaalta voit laittaa tavallisen suojaamattoman kaapelin ja testata, toimiiko se riittävän hyvin sinun sovelluksessasi.

Miten lämpötila-anturi kalibroidaan?

Jos anturi on suljetussa kotelossa, anturi antaa helposti muutaman asteen enemmän. Ei huolta, anturi voidaan etäkalibroida. Komento 6023 alentaa anturin 0 mittaustietoa kolmella asteella. 6012 lisää anturin 0 asteita kahdella. 613 lisää anturin 1 lämpötilaa kolmella asteella. Vastaavasti muiden anturien kalibrointi tapahtuu. Esim. seuraavan anturin kalibrointi tapahtuu 6123 alentaa 3 astetta, ja 6112 lisää kaksi astetta. Luku tapahtuu 610 seuraavalle anturille.

Tarvitsen etähälytyksen mökiltä, mitä teen?

GSM-releestä on mahdollisuus tehdä hälytyslaite pienen apureleen avulla.
Laitteessa on lämpötila-anturi jonka avulla voi tehdä lämpötilahälytyksen tai joku muu ulkoinen hälytyslaite tekee hälytyksen.
GSM 2010 mallissa on lämpötilan ylä- ja alarajahälytys, käyttöjännite on ollut poissa hälytys ja mikä tahansa ulkoinen hälytysanturi, jossa on relekontakti.

Esim. PIR-liikeanturi, ovimagneettikytkin tai ulkoinen termostaatti kytketään riviliittimen 6 ja 8 välille

Puhelinyhtiö lopettaa lankapuhelimet. Minun vanha hälytyslaitteeni toimii lankapuhelimella mitä teen nyt?

Vanhassa hälyttimessä on yleensä ainakin yksi jatkohälytysrele, kytke se GSM releeseen. Jos sitäkään ei ole kytke hälytystorven rinnalle rele, jonka kärjet menevät GSM-releen hälytystuloihin.
Kuvassa malli, jossa ei ole hälytysrelettä. Tavallinen 12V apurele sovittaa vanhan hälytyslaitteen GSMreleen hälytyskontaktiin.

Lisätietoja [6]

Tarvitsen kymmenen hälytystä eri ihmisille vesiosuuskunnan pumppuviasta, mitä teen?

GSM-rele mallissa PG-30 kymmenen hälytystä eri ihmisille. Hälytykset voidaan asetella päälle kaikki kerralla tai yksitellen etäpuhelimen avulla. Samassa laitteessa on monta muutakin uutta ominaisuutta [1]

Tarvitsen saman hälytyksen 1000:lle vastaanottajalle, mitä teen?

GSM-sanomia voidaan monistaa GSM-serverillä [8] tai ostaa hälytysten monistuspalvelu Elisalta tai Soneralta.
Tavallinen Probyte GSMALARM hälytyslaite antaa mahdollisuuden kahdeksalle käyttäjälle.
Lisää Probyte GSMServerillä [8]

Miten asetan hälytysnumero ?

PG-30 malli toimii Nokia 3310 puheentunnistuksella eli laite antaa sopivan äänen ja puhelin soittaa etukäteen laitettuihin puhelin numeroihin.
1. Tee puhelinnumerot valmiiksi puhelimen luetteloon. Esim. "Oma", "Vaimo", "Isä" jne.
2. Opeta puhelimelle tarpeelliset hälytysäänet. Aloita opettaminen painamalla 820, tämä opettaa hälytysäänen puhelimelle. Keltainen ledi alkaa vilkkua 10 sekuntia. Valitse tällä aikaa oikea puhelinnumero listasta esim, "oma". Älä paina soittonappia vaan Cancel eli peruuta. Nyt voi valita selaamalla toiminto "Lisää äänitunniste". Paina lisää. Hälytin alkaa antaa hälytysääntä kolmen sekunnin välein. Äänitunnisteen antaminen pitää tapahtua juuri oikealla hetkellä. Sen oppii nopeasti. Kymmenen äänen jälkeen testiäänet loppuvat. Jos opetus onnistui, voi testata hälytysäänen #0 testikomennolla 840. Voit keskeyttää testin painamalla puhelimen soittonappia.
Vaikka testikomento toimisikin eri hälytykset pitää aktivoida. Samoin kenelle hälytykset menevät.
Valitse ensimmäinen hälytyksen vastaanottaja päälle 810 ja toinen 811. Nyt ulkoiset hälytysnastan ( liitin 6 muutokset ) menevät aina päälle kahdelle vastaanottajalle. Jos haluat molemmat pois anna 800 ja 801. Kaikki vastaanottajat pois, anna komento 850.

Miten asetan lämpötilan alarajahälytyksen päälle?

Huomaa, että termostatti toiminta ja lämpötilan hälytystoiminta ovat eri asioita vaikka ne näyttävät samaan anturia.
Jos haluat tiedon kun mökki kylmenee alle +5 C anna hälytysraja komennolla 86105. 86 on komennon alkuosa , 1 = plus asteet (0=miinus asteet ) ja 05 on hälytysraja.
Lämpötilasäätöjä ja hälytyksiä valvotaan kerran minuutissa. Hälytys soittaa järjestyksessä kaikille vastaanottajille 40 sekuntia. Jos kukaan ei vastaa, laite pitää 10 minuutin tauon ja yrittää kaikki sallitut puhelinnumerot uudestaan. Jos joku vastaa, hän kuulee puhelimesta merkkiääniä. Yksi ääni ja 3 sekunnin tauko on käyttöjännite on puuttunut. Kaksi ääntä ja 3 sekunnin tauko, ulkoinen hälytystulo on muuttunut, kolme ääntä ja kolmen sekunnin tauko lämpötila liian alhainen, neljä ääntä ka 3 sekunnin tauko lämpötila liian korkea.

Miten asetan käyttöjännitteen puuttumishälytyksen päälle ja pois?

Miten kuittaan hälytyksen?

Vastaa puhelimeen ja paina # merkki. Tämä lopettaa hälytykset muitakin vastaanottajilta. Jos odottamassa on toinen hälytys sitä ei kuitata.

Kuulet pitkät merkkiäänet ja jatkuvasti kuuluvat äänet loppuvat.
Kun laite on hälytystilassa, se odottaa kuittausta, muut toiminnat eivät silloin toimi , paitsi termostaatti toiminnat.
Voit lukea mikä oli hälytyksen syy 855 komennolla. Kuulet 1-5 äänimerkkiä kuten lämpötilaa luettaessa.
Ne viittaavat eri hälytyksiin (1=käyttöjännite vika on ollut, 2 =ulkoinen hälytys , 3= alilämpötila, 3= ylilämpötila. Voit nollata hälytystiedon komennolla 856, mutta se ei ole välttämätöntä.

Olen huolissani purjeveneeni pilssivedestä, mistä tiedän, että vene ei uppoa?

Tarvitset kellukeanturin ja GSM Alarm laitteen tai GSM-releen GSM-30, joka välittää tiedon puhelimeesi. Kytke oheinen anturi nastojen 6 ja 8 välille


Miten luen laitteiden tilat etänä ?

Anna komento 833

Laite tulostaa tulot 1-6 äänellä
Avoin, 1-tila, on matala ääni ja lyhyt korkea ääni on kun tulo on 0 volttia
Tulo 1 = hälytystulo RC.4 (pin 15)
Tulo 2 = hälytystulo RB.7 (pin 28) Tämä on normaalisti rele 5 , älä kytke ulkoisia laitteita
Tulo 3 = hälytystulo RB.6 ( pin 27) Tämä on normaalisti hälytysrele, älä kytke ulkoisia laitteita
Tulo 4 = hälytystulo MRLC ( pin 1) ( tämä prosessori ei tarvitse reset-nasta toimintaansa)
Tulo 5 = OSC1 nasta ( tämä prosessori ei tarvise ulkoista oskillaattoria)
Tulo 6 = OSC2 nasta ( tämä prosessori ei tarvitse ulkoista oskillaattoria)

Puhemoduulia PG-50 voi käyttää myös hälytystoimintoihin
Kun mikä tahansa tulo muuttuu, hälytyslähtö menee päälle. Tämä kytketään GSM-30 mallin hälytystuloon 6. Samalla puhemoduuli puhuu "Hälytys seitsemän" .


Viljankuivurini pitää hälyttää minut kun kuivatuspanos on melkein valmis, mitä tarvitsen?

Vanhoissa viljankuivureissa ei ole minkäänlaisia hälytysreleitä, mutta niissä on 230V hälytyslamput.
Kytke lamppujen rinnalle optoeristetty 230/5V muunnin ja sitten tavallinen GSM-rele hälytysoptio. Voit myös käyttää tavallista 230V relettä lampun rinnalla.

http://probyte.fi/catalog/admin/categories.php?cPath=35&pID=75

Tässä on viljankuivurihälytin

http://probyte.fi/html/halytys.html

Jos sähkö katkeaa, mistä tiedän sen ?

GSM-hälytys on eräs ratkaisu. Kytke tavallinen 12V pienoisrele +12V verkkolaitteen rinnalle ja kärjet GSM releen hälytystuloihin. Kytke pieni akku diodin avulla latauslaiteeseen.
GSM-rele mallissa voit asettaa "Käyttöjännite ollut poissa" -hälytyksen päälle. Jos laiteessa on akkuvarmistus hälytys tulee heti. Jos ei ole hälytys tulee kun sähkö tulee uudestaan päälle.
GSM puheoptiossa on kahdeksan tuloa jotka antavat "Hälytys yksi" , "Hälytys kahdeksan", tapauksesta riippuen suomenkielellä. Muutkin äänet on helppo oppia.

Mistä tiedän onko releet kytkeytyneet?

Käytä komentoa 111. Se antaa kuusi äänimerkkiä sen mukaan kuinka releet ovat kytketyt.
Lyhyt korkea ääni tarkoittaa, että rele ei ole kytketty ja matala pitkä ääni, että rele on kytketty. Kaksi viimeistä äänimerkkiä liittyvät lisäreleisiin, joille on paikat.

Miten kytken Wallas26 lämmitimen kauko-ohjauksella päälle?

Wallas26 laitteessa on asiat jo hyvin valmisteltu. Laitteesta saa käyttöjänitteen GSM releelle ja gspuhelimen autolaturia varten.
GSM releen ohjausrele #1 antaa +12V Wallaksen ohjaukselle. Helppoa .


Wallas 26 huolto-ohjeet http://www.wallas.fi/contentlibrary/PDF/huolto/M26_huolto.pdf

Miten kuulen lämpötilan suomen- tai englanninkielisellä puheella etäpaikasta ?

Kytke GSM puhemoduuli jonkin releen tilalle tai kytke 12V releen avulla päälle.


Suomenkielinen puhe

http://www.probyte.fi/pdf/tempsound3.wav

Englanninkielinen puhe
http://www.probyte.fi/pdf/tempsound3.wav


Katso lisää linkistä [10]

Miten asennan Webaston kauko-ohjauksen

Katso linkkiä [12]

Kun pellettiohjaimen moottorit käynnistyvät, tulee hälytys, mitä teen?

Moottoreita ohjataan kontaktoreilla, joissa on kela. Kun kontaktrorin kela aukeaa, se lähettää radiotaajuisia häiriöitä ympäristöön.
Kelan induktanssi ja sen käämin pieni kapasitanssi värähtevät kymmenien megaherzien taajuksilla.
Tämä on ollut tiedossa kymmeniä vuosia, mutta kontaktorivalmistalille tulisi pieni lisäkustannus, jos ne poistaisivat häirön-
Paras ratkaisu on laitaa vaimennuspiiri kontaktorin käämin yli. Käämi on yleensä merkitty a ja b merkeillä.
Sopiva vaimennuspiiri on esim. 0.1uF 600V ja 10 ohmin vastus sarjassa.
http://www.probyte.fi/catalog/product_info.php?products_id=1274
Toinen vaihtoehto on siirtää GSM-relettä kauemmaksi kontkatoreista ja mahdollisesti laittaa rele maadoitettuun metallikoteloon.
Tämä ei poista häiriöitä, mutta vaimentaa niiden vaikutusta.
Hälytystulo on suhteellisen suuri-impedanssinen. Voit laittaa sisäänmenoon kondesaattori esim 0.1uF tai 10uF nastasta 6 ( hälytys) nastaan 8 (maa). Tämä vaimentaa häiriöiden saapumista GSM-releeseen. Tämä menetelmä ei kuitenkaan ole yhtä varma kuin häiröiden eliminoiminen.


Webaston reed rele on koko ajan päällä vaikka LED syttyy ja sammuu?

Vastaus:


Clare releessä PRMA IC12B on ylimääräinen kytkentä ( nasta 7-8). Katkaise se sivuleikkurilla

kysymys miten ohjaan lämpöpumppua mökillä ?


Kytke reedreleet (12V) gsmohjaimesta kaukosäätimen + ja - napin yli

Tee kaksi puhelinnumeroa
p= 1 s tauko, jotta kuittausäänet ehtii kuunnella

04000000000p*ppp311 Lämpöä lisää 1 aste
04000000000p*ppp321 Lämpöä pois 1 aste
Voi tietysti antaa monta astetta kerralla, mutta pidä tauko komenojen välissä, jotta tarkastusäänet ehtivät toimia.
311ppp 311ppp 311ppp 311ppp

Kysymys miten teen pellettipolttimen hälytyksen

Kytke lämpöanturi 1 ja lämpöanturi 2 yhteen ( vain yksi anturi LM335)
Aseta temostaattitoiminta releelle 1 90 asetta 9190 komennolla
Aseta temostaattitoiminta releelle 2 60 asetta 9260 komennolla
Kytke releen 1 normaalisti auki kontakti ja releen 2 normaalisti kiinni kontakti sarjaan kuvan mukaan
Kun jompi kumpi rele toimii, tulee hälytys

Kysymys Miten valvon 3 vaihe sähkölinjojani mökillä ?

Käytä ylimääräisiä lämpötilatuloja digitaalitulomittauksessa.
Katso oheista kytkentää.
Sinä jokaisella vaiheella on omat apureleensä.
Ne kytkevät vastusjaon lämpöanturien tuloihin.
Nyt voi lukea ylimääräsiä lämpötiloja kun jännite on kunnossa lämpötila on 27C ja kun vaihe on poissa lämpötila on -50C
Käytä seuraavia lämpötilakomentoja
600 alkuperäinen anturi on kanavassa 0 on edeleen lämpötilamittaus ja termostaatti anturi
610 vaihe 1
620 vaihe 2
630 vaihe 3
640 lämmitysreleen valvonta
Lämmtys päälle normaalisti 011 komennolla ja pois 010
Jos käytä tätä kanavaa termostaattina anna 9120 ( 20 C lämpötila)

Kysymys: Miten asennan laitteeni mökille?

Käytä sähköalan ammattimiestä. He osaavat neuvoa oikean asenustekniikan.
Itsekin voit asentaa, kunhan tarkastustat asennuksesi ennen sähköjen kytkemistä.
Täällä on eri tasoisia asennuskuvia http://remotesmart.wikidot.com/installation

Kysymys: 3310 puhelimessani ei ole automaattivastausta?

Kyllä on, laita HF-johto paikoilleen, nyt löytyy valikosta.

Kysymys: 3310 puhelimessani ei näy kuulokemerkkiä, vaikka laitan johdon paikoilleen. Ohjaukset toimivat silti.

Joissakin 3310 puhelinmalleissa on ohjelmavika. Merkki ei näy vaikka HF-johto toimii. Älä välitä tästä, se on pieni kauneusvirhe.

Kysymys: Miten tunnistan GSM-relee ohjelmaversioni?

Paina 112 . Laite antaa äänimerkeillä versio numeron kuten lämpötilan.
Versio 2011.6 eli toukokuu 2011 on versio 2 ja ilmaistaan kahdella äänimerkkillä-
Aikaisemmissa versioissa on ohjelmaversiomerkintä prosesorin päällä.
Näissä malleissa 112 komennolla tulee releiden tila kuten 111 komennollakin.

Kysymys: Miten kytken Alde-lämmittimen GSM-releeseen?


Katso tuota kuvaa.
Lisätietoja voit hakea ALDE maahantuojan sivuita. Tuo kuva löytyy
http://www.atstuonti.fi/File/K%C3%A4ytt%C3%B6ohjeet/Alde/Alde%203010%20kosketusohjauspaneeli.pdf

Kysymys:Miten teen Ardroid puhelimestani oskilloskoopin?

Hae Intenetistä AR-Oscilloscope sovellus ja laita siihen seuraava anturi mikrofoniliittimeen.
https://ar-oscilloscope.com/software/ar_oscilloscope.html

Ohjelma ei maksa mitään ja anturikin on melkein ilmainen, jos teet sen vanhasta kovakuulokkeesta.

Linkit
[1] Hae gsmrele-malli http://probyte.fi/html/gsm.html
jossa on lämpötilasäätimiä, lämpötilahälyttimiä, 10 hälytystoimintaa ja 6 tulon tilan luku
[2] Kytkentäkuvat ja käyttöohjeet http://probyte.fi/html/gsm.htm
[3] webasto malli
[4] LM335 lämpötila-anturin kytkennät
[6] HälytyskytkentöjäHälytyskytkentöjä
[8] GSM-serveri http://www.probyte.fi/html/gsmserver.htm
[9] HF-liitäntä http://probyte.fi

[10] GSM PUHE http://www.probyte.fi/html/gsmpuhe.htm
[11] LM335 http://probyte.fi/html/anturit.html etsi pikahaulla LM335

[12] Webasto-ohjaus Webastokauko-ohjaus
[13] Antennin etä- ja suunnannäyttö http://probyte.fi/
[14] http://remotesmart.wikidot.com/hf-connectetors GSM puhelimen HF-kytkentöjä
[15] Nokia 3310 käyttöohje http://www.nokia.fi/asiakastuki-ja-ohjelmistot/tuotetuki/nokia-3310
[16] PG-30 käsikirja http://remotesmart.wikidot.com/local--files/gsm-rele/GSM-30.pdf
[17] Nokia 3310 käyttöohje https://www.nokia.com/en_int/phones/sites/default/files/user-guides/3310_usersguide_en.pdf

3-vaihehälytys , Jos yksi vaihe puuttuu GSM-rele lähettää hälytyksen


Nokia 6310 puhelin johon saa myös hf-johtoja
HF-liitin käytä PG-12

Nokia 5110 7-nastainen HF-liitin käytä PG-12
Nokia-5110-01.gifSopiva hf -sarja 6310 ja 5110 tyyppisille liittimille
nkoia6310_hf_set.jpgNokia N-Gage QD/ 1100/1101/1110/1110i/1112/1600/2100/2300/2600/2610/2626/2650/2652/3310/3330/ 3410/3510/3510i/3650/3660/5210/6030/6060/6510/6600/7280/7380/ 7650/8210/8310/8850/8890/8910/8910i tunnistaa saman HF-johdon kuin 3310

Miten teen kahden antennin ja radion etäohjauksen ?

Tässä sopiva vastus kysymykseesi. Tämä on tehty kahden lyhytaaltokuuntelijan toiveitten peusteella.
Tähän lisättiin vielä antennien maadoitus, koska nämä radiot olivat ukkosherkällä paikkalla Tammissaaressa.

Unless otherwise stated, the content of this page is licensed under Creative Commons Attribution-ShareAlike 3.0 License
